高壓固態軟啟動柜是一種新型的中高壓電動機軟起動裝置，高壓固態軟啟動柜主要適用于3KV-6KV-10KV的中高壓交電機，高壓固態軟啟動柜采用先進DSP控制技術、電力電子及它器件的構成主要是串接于電源與被控電機之間的三相反并聯閘管及其電子控制電路。

      運用不同的方法，控制三相反并聯閘管的導通角，使被控電機的輸入電壓按不同的要求而變化，就可實現不同的需求功能。

軟啟動的原理

      目前應用較為廣泛、工程中常見軟啟動器時晶閘管（SCR）軟啟動。

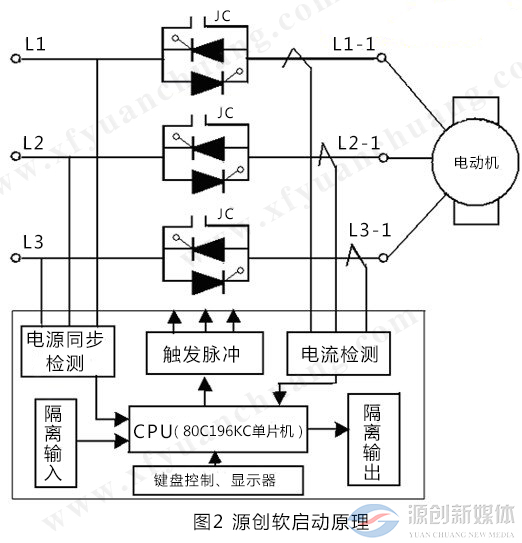

　　晶閘管軟啟動原理：在三相電源與電機間串入三相聯晶閘管，利用晶閘管移相控制原理（見圖 2） ，改變晶閘管的觸發角，啟動時電機端電壓隨晶閘管的導通角從零逐漸上升，就可調節晶閘管調壓電路的輸出電壓，電機轉速逐漸增大，直至達到滿足啟動轉矩的要求而結束啟動過程；軟起動器的輸出是一個平滑的升壓過程（且可具有限流功能） ，直到晶閘管全導通，電機在額定電壓下工作；此時旁路接觸器接通（避免電機在運行中對電網形成諧波污染，延長晶閘管壽命） ，電機進入穩態運行狀態；停車時先切斷旁路接觸器，然后由軟啟動器內晶閘管導通角由大逐漸減小，使三相供電電壓逐漸減小，電機轉速由大逐漸減小到零，停車過程完成。

        YHGQ系列高壓固態軟啟動裝置采用晶閘管及專業絕緣材料與電力電子控制技術相組合。
         適合大中型電動機特性和特點得高壓固態軟起動裝置。
         具備多種完善的保護功能:短路、過流、限流、過壓、欠壓、過負載、缺相、三相電流不平衡、過熱、通信故障等各種故障狀態顯示及時處理保護保護軟起動器及電機。
         高壓固態軟起動裝置的控制核心主要是微處理器CPU。
         這個CPU微處理控制系統可以對電機進行啟動和保護。
         CPU對SCR進行觸發控制以降低加在電機上的電壓，然后通過控制加在電機上的電壓和電流慢慢平滑的增加電機轉矩，直到電動機加速到全速運行。

        高壓固態這種起動方式可以降低電機起動時的沖擊電流，減少對電網和電機自身啟動時的沖擊。
        CPU當停止信號發出時，同時給電機加一個逐漸減小的電壓使電機平滑停機，這和電力剎車不同，實際上軟停車會增加電機的停車時間。
        這種功能適用于水泵停機控制，以減小水錘現象和對機械結構的損壞及沖擊。

        高壓固態軟啟動裝置主要廣泛使用在如船頭推進器、壓縮機、升降機、離心泵、輸送帶，電梯等負載，起動可根據電機額定功率選型。
        電機起始電壓調整為40%――50%;

　 　重載起動:如離心機、壓碎機、混合機、磨碎機，攪拌機等的起動可按其額定功率的120%選型。電動機起始電壓調整為50%――60%。免維護 晶閘管是無觸點的電子器件，高壓固態軟啟動裝置不同于其他類型的產品需要經常維護導電液體和部件等，把機械壽命變?yōu)殡娮釉褂脡勖B續運行數年也無需停機維護。
