全套10KV2000KW，高壓球磨機電機水阻柜原理圖。



水阻柜水電阻如何調配，用電解粉與用堿有何不同，如何確定阻值大小。



DYQ4系列高壓籠式，（同步）電動機起動器，適用于額定電壓，3.6kV、7.2kV、12kV是大，中型籠型交流異步電動機，或異步起動的軟起動，軟停機與保護。尤其是電網容量不足的工礦企業，采用改裝置更能顯示出它的可預測，可調整和可控制優越性。產品應用遍及冶金，石油、化工、水利、電力，輕工、礦山、建材，市政工程、制藥等領域。

工作原理。

    在電機定子回路中串入，特制的液態電阻，隨著電機的啟動，液態電阻器的動、定極板間的距離按預定，設置自動改變，阻值無級平滑減小，電機端電壓均勻提高，從而達到電機平滑軟啟動的目的。起動結束后電阻器自動切除，電機投入全壓運行，起動過程對電網及機械設備無沖擊干擾。

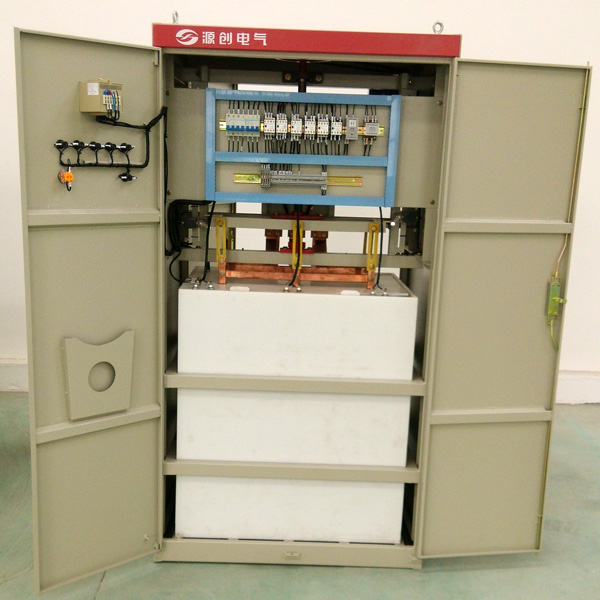

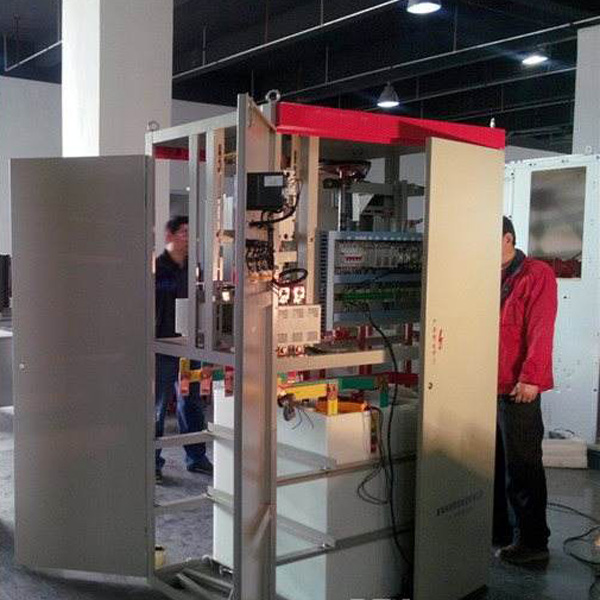

10KV水阻啟動柜。利用水電阻箱代替啟動電抗器，啟動好，發熱低。



水阻遲早要取代電抗器起動的，有很多優點是電抗器所無法比的。謝謝樓主大公無私的奉獻。



請問各位，0KV高壓水阻軟啟動柜，的性能怎么樣，可靠性高不高，日常維護工作量及，復雜程度怎樣，需要注意一些什么？，那個廠家，什么品牌比較好阿。



剛接到一個工程，要求電動機采用串水阻軟啟動方式，不知道有沒有做過這個方案的。

水阻的阻值如何確定，先謝謝了。

電機是10KV的，功率220KW，定子電流15.82A，起動電流倍數是6.06，麻煩各位幫一下忙。



電機是繞線式還是鼠籠式，電機的額定功率是多少，告訴制造廠家人家會幫助你解決的。



水阻是接在轉子回路，還是接在定子回路，如接在定子回路，是接在電機繞組的Y點上，總不能把10KV電源側先進水阻箱，然后再進電機，這樣，水阻箱的絕緣等級需要10KV，你準備花多少米裝這箱。



轉子回路的額定電流，與額定電壓是多少，正常工作時轉子內部的總阻抗是多少，有這二個數據才能計算水阻大小吧。



接線方案都不說，讓人怎么計算你要的水阻。



我僅是打個比方，如果我知道得這么細的話，估計我也不會在這兒問了。

高手如果知道就分，幾種情況告訴我一下，先謝謝了。



你的參數不全。

我以前在水阻廠做過，你要得到電機的阻抗值才能，計算出來水阻值，一般啟動電流好像是2～3.5倍吧，你這個電機很小。具體公式我也沒記，估計水阻最多只有2、3歐姆。



水電阻。



才220KW很小嘛，定子額定電流大概在17A左右吧。



我是水阻廠家的，簡單點兒，直接告訴你阻值好了。



如果是繞線電機電阻配到，1.1---1.5歐都可以，起動電流可以降到1.5倍以下。



籠型電機的話，  阻值配到90---120歐，起動電流可以降到額定電流的3--4倍。



用水阻的目的是限制，電機起動電流，數據就需要起動電流的限制值，（最大是多少），第二是水阻與電機串聯回路總，阻與電壓就能計算電流。





我公司用過熱變電阻起動柜，還行！計算公式見附件，自己算算。



熱變電阻柜有兩種，一種是星點不打開電機用，一種是星點打開電機用。

兩者都是把電阻穿，進電動機定子回路。



現在誰還用水電阻啟動啊，新的方法很多的，如磁控、變頻、固態軟啟動等。



水阻降壓啟動是一個比較經濟的，降壓啟動方式，水阻柜不僅與電機有關，還與系統參數、電機負荷參數有關。其啟動時間、電機壓降、系統壓降、電機轉矩計算等，都是必須要求的，而且也很專業。你什么參數都沒有，無法計算。目前國內水阻降壓啟動最有名，的兩家公司是“大力”“追日”兩家公司，其余公司大都是上述，兩公司的人出來辦的。你可上網查，讓廠家?guī)湍闼悖赓M(fèi)），比你算的準多了。
