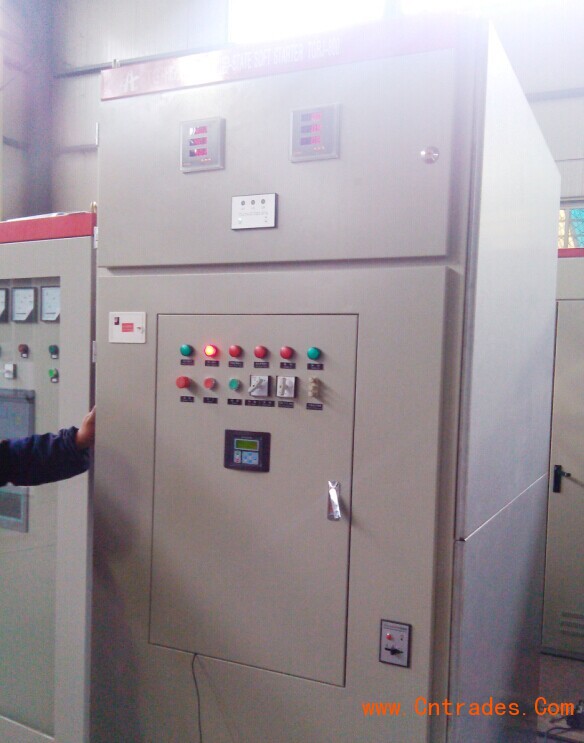

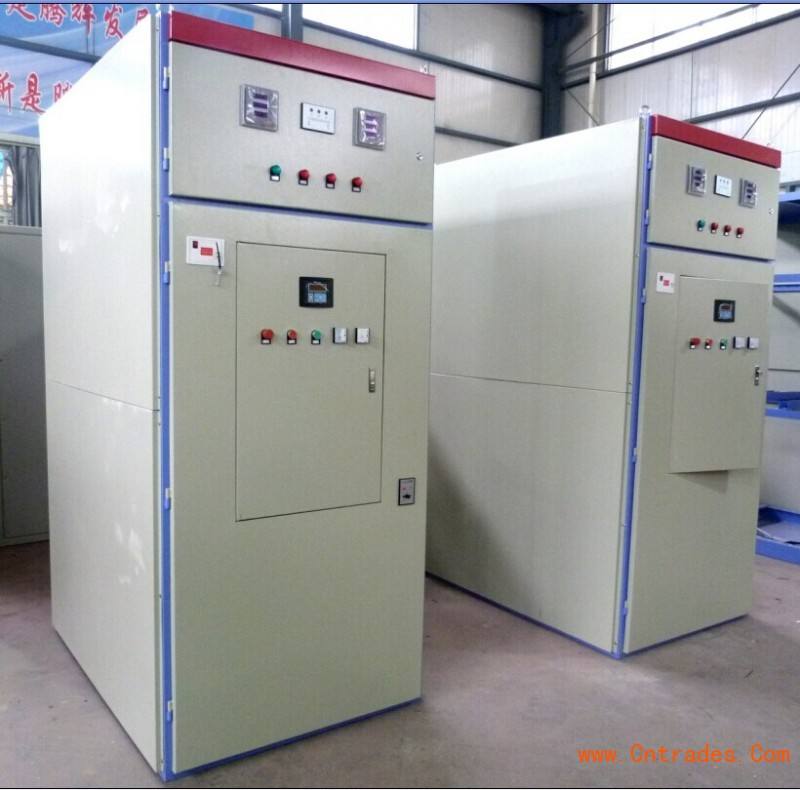

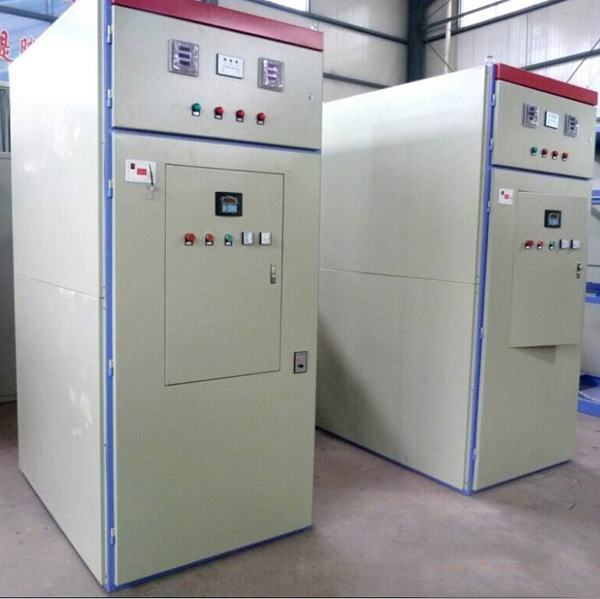

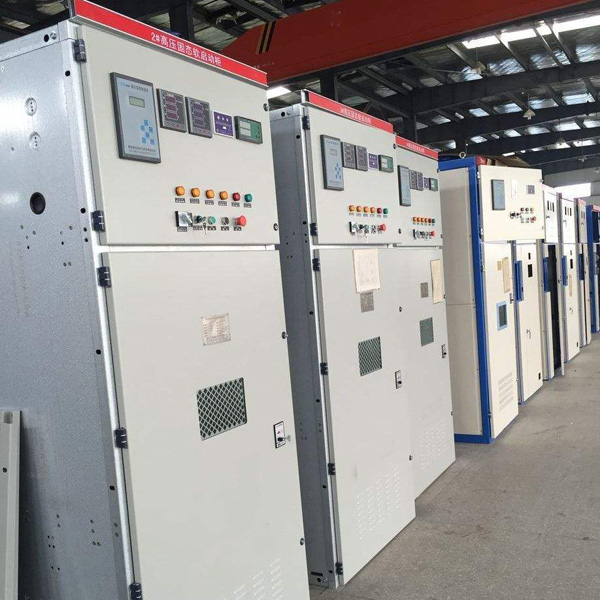

固態軟起動柜。

一、主要特點免維護。


可控硅是無觸點的，源創電子器件，不同于其他的一些類型的產品，需經常維護導電的液體和部件設備，把機械壽命變?yōu)殡娮拥脑褂脡勖B續運行數年其實也無需停機。





二、他的安裝使用簡單。


HPMV-DN是一個完整的，電機起動控制和保護系統，安裝時只需連接電源線，源創電機線即可投入運行。在加高壓運行前，允許使用低壓對整個系統，進行機械及電氣測試。HPMV-DN具有自檢測，自學習和自動設置起動參數的功能。





三、備份特性。

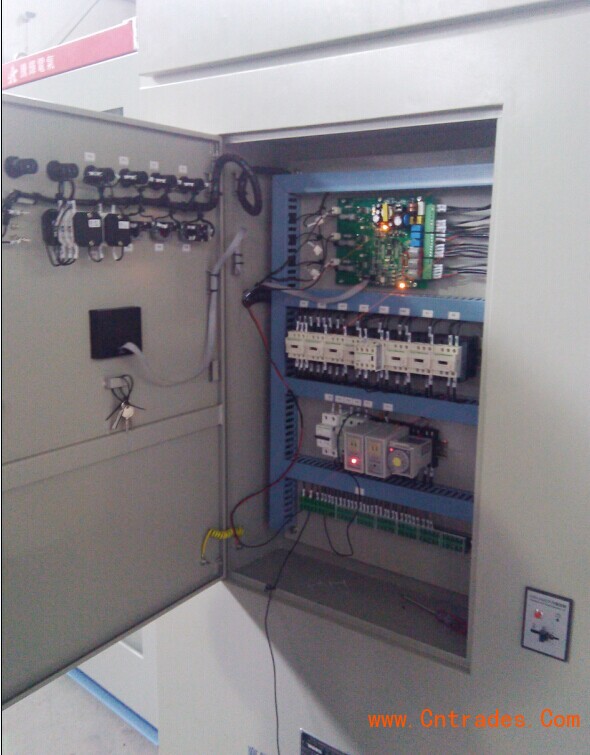

柜內裝有可直接起動電機，的真空接觸器，如果HPMV-DN控制系統，出現故障的時候，可利用真空接觸器，直接起動源創電機，以保證生產的連續性。


四、保護與監控。


具有自檢程序。

可控硅短路保護。

電子過載保護和報警。




短路保護過壓保護，固態軟起動柜欠壓保護。

過載保護欠載保護，固態軟起動柜缺相保護。

相序保護過熱保護，固態軟起動柜堵轉保護。

頻率保護接地漏電保護，電流不平衡保護。

電機溫度保護功率因數監控，重復起動時間限制。





保護功能齊全。


缺相保護：為防止電源缺相，而導致大電流燒壞電機繞組，出現缺相故障時，則封鎖脈沖并跳閘報警。

外部故障保護，控制板外部出現故障時，則切斷電機電源實行保護。

起動超時保護，如果電壓斜坡起、恒流起動，、脈沖突跳起動時間超過了，設定的“軟起時間”，則封鎖脈沖，關閉軟起動器，執行超時保護。此后應重新設置初始，電壓和軟起時間。




過流保護，起動時電機電流超過限幅值，則1S內切斷電機電源實行保護。

運行電流定時限過載保護，運行過程中電機電流過載超過設定時間，則切斷電機電源實行保護。

運行電流反時限過載保護，過載保護。

相序保護當輸入相序，與輸出相序不一致時，將封鎖起動信號，給上一級開關柜跳閘信號實行保護。

起動間隔時間保護，每小時起動小于6次兩次，起動時間間隔大于10分鐘，否則起動器將封鎖起動信號實行保護。

應用場合豐富。

常規起動如船頭推進器，壓縮機、升降機、離心泵、輸送帶，電梯等負載的起動，可根據電機額定功率選型。電機起始電壓調整為40%――50%。

重負載起動：如離心機，壓碎機、混合機、磨碎機，攪拌機等的起動可按其，額定功率的120%選型。電機起始電壓調整為50%――60%。
