什么情況下需要用高壓電機軟啟動柜？





 需要用高壓電機軟啟動柜的情況：

1，工廠使用的變壓器容量有很,電機起動電流較大,影響其它用電設備,電氣設備的正常運行,甚至危及變壓器的安全;

2，電網不穩定或者電網壓降大,電機難啟動的狀況下,一定要使用高壓固態軟起動來降低起動電流,這樣才能正常啟動和運轉,對電網才沒有影響;

3，如大功率的磨機,破碎機,輾壓機,水泵,壓縮機,風機等設備負載較重,電機經常難起動,

4，用頻敏變阻器起動,經常燒毀頻敏包,用自耦降壓起動,起動效果不好時;

5，出現過電機起動時因起動電流過大而燒壞電機;

6，新建,擴建或改造生產線時；

7，起動器更新換代時用高壓固態軟起動柜。



電機配套用高壓開關柜和高壓軟起動柜的區別。



高壓開關柜只是啟動和停止電機，直接開斷高壓電源的，軟啟動柜的造價更昂貴，啟動時電壓從低到高慢慢加速的，電機轉速是慢慢上升的，停止過程也可以慢慢停機。



何謂一體式高壓軟啟動柜？



　將開關柜和起動柜合二為一的一體化設計，體積小，安裝方便；標準配置中包括網側真空斷路器和旁路真空接觸器，無需配制運行柜或開關柜，高設計成本一去不復返；體積小，同等功率下體積為其它方式軟起動的50%~60%，安裝方便，節約空間。適合任何地方安裝，與其它設備布置沒有距離要求； 柜體選用進口的敷鋁鋅板，經CNC機床加工，完全金屬鎧裝，組裝式結構，組合方案廣，采用先進的多重折邊工藝，用拉鉚螺母螺栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用性強；可配裝國產的ZN63A-12（VS1）系列或進口VD4系列真空斷路器，適用性廣、可靠性高、實現長年免維護；各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車不能進入；高可靠的連鎖裝置，完全滿足“五防”要求； 斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生。各高壓室均有泄壓通道，確保人身安全；面門裝有觀察窗，可觀察室內元件工作狀態。

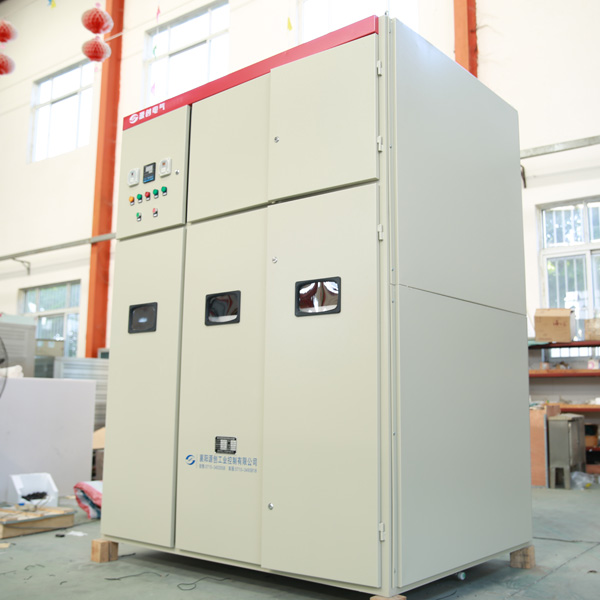

有沒有高壓電機用的軟啟動器。



產品描述：

本控制柜適用于交流50Hz（60Hz）、電壓3-6-10KV網絡中，對于不可逆、不調速及不要求制動的高壓電機進行起動、停止及運行控制。由于采用高科技產品DB-1型微機電機綜合保護儀，因此有效地保證了高壓電機的可靠運行，廣泛的應用于拖動大型水泵、球磨機、軋鋼機、空壓機、氣體壓縮機，皮帶運輸機等配套電機。

海拔高度不超過1000m；

周圍介質溫度不超過+40℃，不低于-15℃；

無導電塵埃及腐蝕金屬、破壞絕緣氣體的場所；

沒有爆炸危險的場所；

相對濕度不大于90%（+20℃時）；

沒有激烈振動，垂直傾斜度不超過5°的場所；

沒有雨雪侵襲的地方。

外形尺寸高×寬×深（1000×1000×2300）mm；

安裝尺寸寬×深（950×950）mm。

電機型號qxq-r、額定功率300-650kw、定子額定電流20-80a、額定電壓0.6-10kv；



高壓繞線式電機啟動是水阻軟啟動柜，不可用高壓固態軟啟動。



高壓繞線式電機水電阻軟啟動柜是接在轉子回路，在水阻軟啟動柜內把轉子短接，所以轉子回路仍然閉合，這樣可以降低轉子的啟動電流，有人不明白水阻軟啟接得到底是高壓還是低壓？轉子上串的是低壓。電機雖然是高壓電機，但額定電壓是指定子電壓，轉子閉合后是沒有電壓的。

轉子上串水電阻，只是降低轉子的啟動電流，沒有改變轉子電壓。轉子的啟動電流降低了，定子上的啟動電流也自然下降了。

高壓繞線電機經常用到液阻軟啟動柜來幫助電機平滑起動，那么液阻軟啟動是接在定子還是是轉子上呢？對于繞線式電機，用液阻軟啟動柜啟動，液阻軟啟動柜接在轉子回路，見上圖，虛線框內是高壓電機及定子回路，虛線框外是液阻軟啟動柜的主回路，RS是可調水電阻，水電阻是在蒸餾水中加上一定比例的電解粉配制而成的，溫度可控制，KM3是接觸器，在電機定子送上電時，電機開始起動，此時RS水電阻的阻最大，此后慢慢減小，電機轉速慢慢上升，根據電機功率和拖動負荷大小情況在液阻軟啟動內設定起動時間，起動時間到了，RS水電阻阻值也接近于0，電機轉速也接近于額定轉速，此時KM3有吸合，轉子短接，水電阻切除，起動完畢。用液阻軟啟動柜可把繞線式電機的起動電流控制在電機額定電流的1.3左右，線路壓降在5%以內，可以完美實現大功率繞線電機順利起動，是電抗器等啟動設備無法比擬的。
