產品介紹

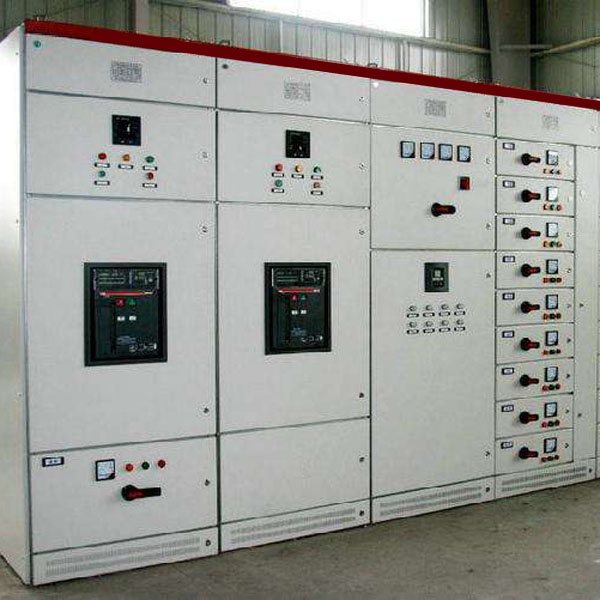

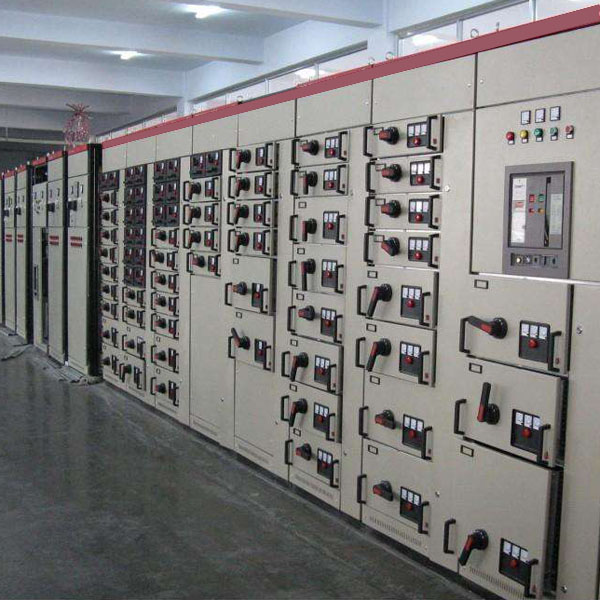

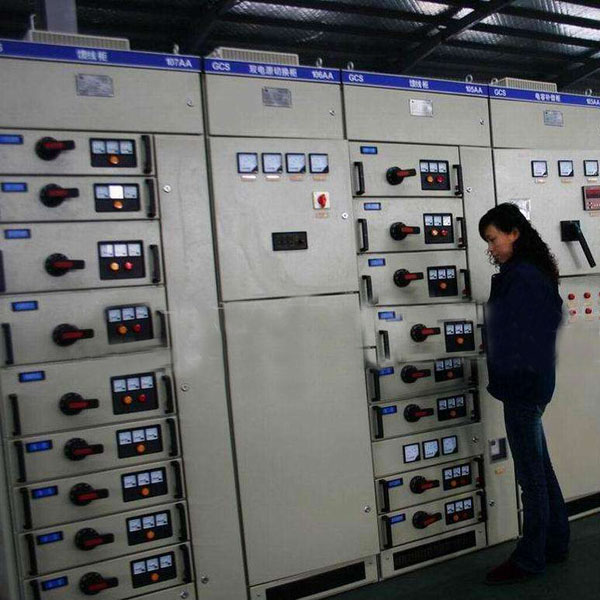

GCS低壓抽出式開關柜概述
CS型低壓抽出式開關柜是兩部聯合設計組根據行業主管部門，廣大電力用戶及設計單位的要求設計研制出的符合國情，具有較高技術性能指標，能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。在發電廠，石化系統等自動化程度高，要求與計算機接口制，無功功率補償使用的低壓成套配電裝置。

型號含義

使用條件

1.戶內使用，使用地點的海拔高度不得超過2000m.

2.周圍空氣溫度不高于+40度，不低于-5度。24小時平均溫度不高于+35度，超過時，需根據實際情況降容運行。

3.周圍空氣相對濕度在最高溫度為40度時不超過50%，在低溫度時允許有較大的相對濕度：如+20度時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4.裝置安裝時與垂直面的傾斜度不超過5度，且整組柜列相對平整。

5.裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

用戶有特殊要求時，可以與制造廠協商解決。

主要技術參數

主電路方案

開關設備主電路方案共32組118個規格，不包括由于輔助電路的控制與保護的變化而派生的方案和規格。包括了發電，供電和其他電力用戶的需要，額定工作電流為4000A，適合2500KVA及以下的配電變壓器選用。

此外，為適合應供用提高功率因數的需要而設計了電容器補償柜；考慮綜合投資 的需要而設計了電抗 器柜。

輔助電路方案

GCS輔助電路可分直流操作和交流操作兩部分。

直流操作部分的輔助電路，主要用于發電廠變電站的低壓廠用系統。適用于200MW及以下和300MW及以上容量機組低壓廠用系統，工作電源進線，電源饋線和電動饋線的一般控制方式。

交流操作部分的輔助電路主要用于廠礦企業及高層建筑的變電所的低壓系統。適用于雙電源操作控制的組合。并設有操作電氣聯鎖備用自投，自復等 控制電路。

直流控制電源為直流220V或110V，交流控制電源為交流380V或220V，由抽屜單元組成的成套柜。220V控制電源引自本柜內專設控制變壓器供電的公用控制電源，公用控制電源采用不接地方式控制變壓器，留有24V電源供需要使用弱電信號燈時采用。

結構特點

1.裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20mm。

2.裝置各功能室嚴格分開，其隔室主要分為功能單元室，母線室，電纜室，各單元的功能相對獨立。

安裝與使用

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知合同有關部門做好商務記錄，共同分析原因，作好簽證和善后處理。對于不立即安裝的產品，應根據正常 使用條件和電氣設備暫時保管規程要求置于適當?shù)膱鏊咨票９堋?/p>

1.產品的安裝應按示意圖進行?；A(chǔ)槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時如表面因運輸，保管等原因有不平整時需平整后再連接緊固。

2.裝置單獨或成列安裝時，其垂直度以及柜面不平度和柜間縫隙的偏差應符合規定。

使用注意事項

1.裝置為不靠墻安裝，正面操作，雙面維修的低壓配電柜。柜的維修通道及柜門，必須是考核合格的專業人方可進入或開啟進行操作，檢查和維修。

2.空氣斷路器，塑殼斷路器經過多次分合，特別是經過短路分，合后，會使觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應按斷路器使用說明書進行維護和檢修。

3.經過安裝和維修后，必須嚴格檢查各隔室之間，功能單元之間的隔離狀況，以確保有本裝置良好的功能分隔性，防止出現故障擴大。
