高低壓開關柜型號及分類

發布時間:2022-06-15

瀏覽量:0

發布人:源創大白

開關柜(switch cabinet)是一種電氣設備,開關柜外線先進入柜內主控開關,然后進入分控開關,各分路按其需要設置。如儀表,自控,電動機磁力開關,各種交流接觸器等,有的還設高壓室與低壓室開關柜,設有高壓母線,如發電廠等,有的還設有為保主要設備的低周減載。





開關柜型號


開關柜有高壓開關柜低壓開關柜之分,目前市場高壓開關柜型號


國產主流:


kyn28A-12型中置柜


XGN2-12型固定柜


XGN15-12型負荷開關柜(也稱環網柜)


XGN17-12型負荷開關柜(也稱環網柜)



外資品牌:


UniGear ZS1型中置柜 ABB


UniGear550型中置柜 ABB


PIX型中置柜 施耐德電氣


MVnex型中置柜 施耐德電氣


8BK20型手車柜 西門子



低壓開關柜型號


GGDGCKGCS、MNS最為常見。


開關柜型號的選擇上,要根據現場實際項目情況及使用要求,還可請開關柜生產廠家大致方案設計,再確定采用哪一種型號





高低壓開關柜分類



開關柜的分類方法很多,如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜;或按照柜體結構的不同,可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜;根據電壓等級不同又可分為高壓開關柜,中壓開關柜和低壓開關柜等。



按電壓等級分類


按照電壓等級分類通常將AC1000V及以下稱為低壓開關柜(如PGL、GGD、GCK、GBD、MNS等)、AC1000V以上稱為高壓開關柜(如GG-1A、XGN15、KYN48等),有時也將高壓柜中電壓為AC10KV的稱為中壓柜(如XGN15型10kV環網柜)。



按電壓波形分類


分為:交流開關柜、直流開關柜

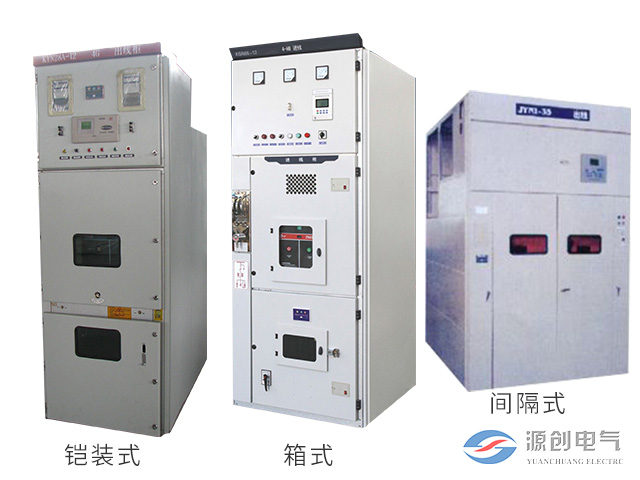

按內部結構分類


抽出式開關柜(如GCS、MNS等)、固定式開關柜(如GCK、GGD等)



按用途分類


進線柜出線柜、計量柜、補償柜(電容柜)、轉角柜、母線柜。
