高低壓開關柜的分類和型號

發布時間:2022-05-13

瀏覽量:0

發布人:源創大白

首先我們了解開關柜,然后了解他的型號以及分類,和高壓開關柜低壓開關柜的區別在哪里,那么下面源創電氣就來為大家一下這里的一些基本知識,也只有 了解了這里的相關知識才能夠進一步的吧開關柜的相關知識做好。了解透徹才是最為重要的吧。

源創電氣告訴大家,開關柜(switch cabinet)是一種電氣設備,開關柜外線先進入柜內主控開關,然后進入分控開關,各分路按其需要設置。如儀表,自控,電動機磁力開關,各種交流接觸器等,有的還設高壓室與低壓室開關柜,設有高壓母線,如發電廠等,有的還設有為保主要設備的低周減載。


源創電氣告訴大家,開關柜型號
開關柜有高壓開關柜、低壓開關柜之分,目前市場高壓開關柜型號

源創電氣告訴大家,國產主流:
KYN28A-12中置柜
XGN2-12型固定柜
XGN15-12型負荷開關柜(也稱環網柜)
XGN17-12型負荷開關柜(也稱環網柜)


外資品牌:
UniGear ZS1型中置柜 ABB
UniGear550型中置柜 ABB
PIX型中置柜 施耐德電氣
MVnex型中置柜 施耐德電氣
8BK20型手車柜 西門子


源創電氣告訴大家,低壓開關柜型號

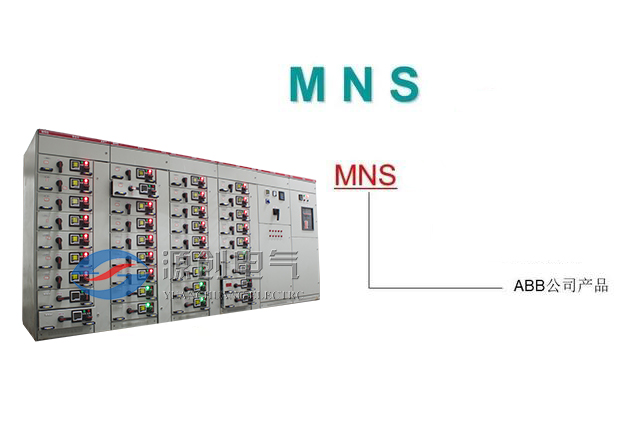

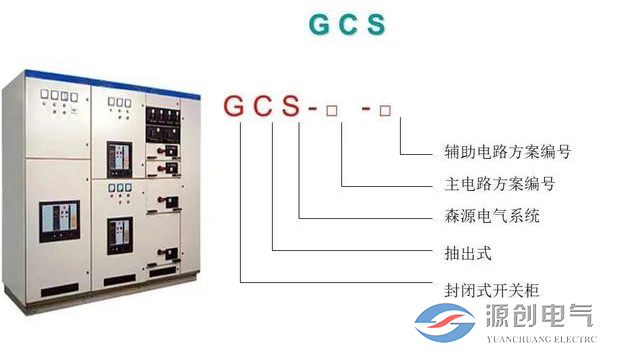

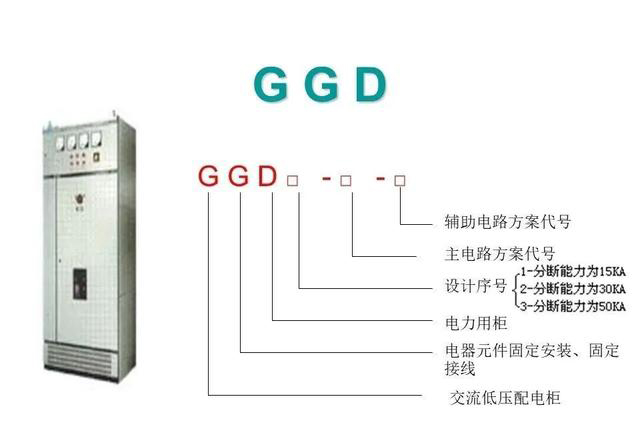

GGDGCKGCS、MNS最為常見。


7

6

1

2



在開關柜型號的選擇上,要根據現場實際項目情況及使用要求,還可請開關柜生產廠家大致方案設計,再確定采用哪一種型號。

源創電氣告訴大家,高低壓開關柜分類

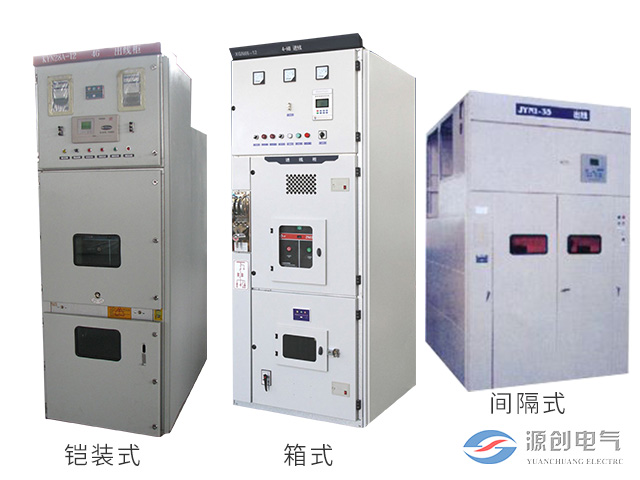

開關柜的分類方法很多,如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜;或按照柜體結構的不同,可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜;根據電壓等級不同又可分為高壓開關柜,中壓開關柜和低壓開關柜等。


內容圖2


內容圖3



源創電氣告訴大家,按電壓等級分類
按照電壓等級分類通常將AC1000V及以下
稱為低壓開關柜(如PGL、GGD、GCK、GBD、MNS等)、AC1000V以上稱為高壓開關柜(如GG-1A、XGN15、KYN48等),有時也將高壓柜中電壓為AC10KV的稱為中壓柜(如XGN15型10kV環網柜)。

源創電氣告訴大家,按電壓波形分類
分為:交流開關柜、直流開關柜

源創電氣告訴大家,按內部結構分類
抽出式開關柜(如GCS、MNS等)、固定式開關柜(如GCK、GGD等)

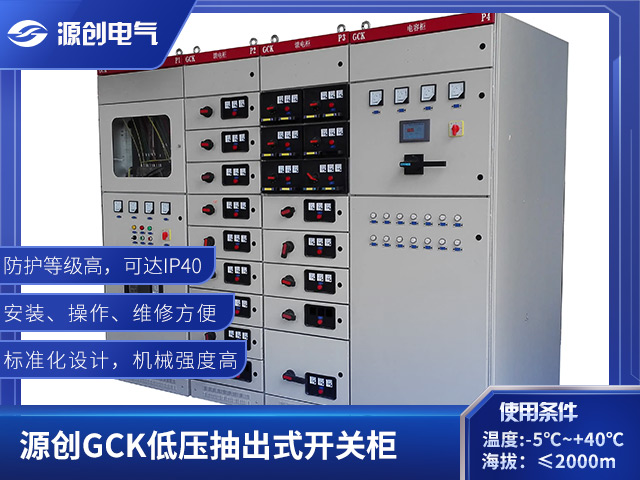

GCK低壓抽出式開關柜640x480圖1


源創電氣告訴大家,按用途分類
進線柜出線柜、計量柜、補償電容柜)、轉角柜、母線柜。
