水電阻啟動柜安裝與連線、調試、操作說明

發布時間:2021-09-11

瀏覽量:0

發布人:未知

水電阻啟動柜安裝與連線、調試、操作說明

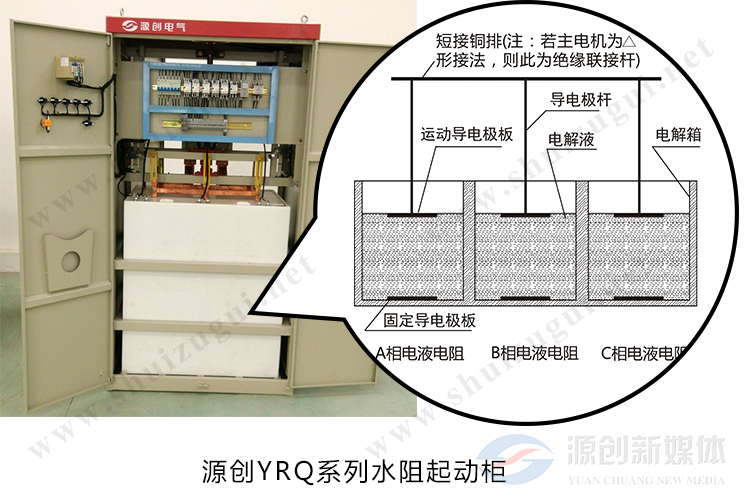

YRQ型水電阻啟動柜,我公司生產專業的水電阻啟動柜,襄陽源創電氣向您推薦水電阻啟動柜液體電阻啟動柜,水阻柜液阻柜

一、水電阻啟動柜安裝與連線:
1、電柜應安裝在可泄水的水泥基礎上,確保電柜與水平面垂直,柜體緊固于基礎上的槽鋼上,且電柜下方應有電纜溝。
2、按照電氣原理圖將電動機轉子電纜線(電纜線能承載足夠的電流)引入電柜并連接好,同時接好聯鎖控制線。
3、檢查接線是否正確,緊固件是否松動。
4、檢查液體電阻極板對地絕緣電阻應5MΩ。

二、水電阻啟動柜調試:
配制電阻液,請按照以下三個步驟依次進行:1、各隔槽中注入八成的純凈水。2、三份電液粉分別注入三個槽內,然后再加純凈水,使三槽液面同時至離箱蓋15cm處。3、起動升降電機,使活動極板上、下升降數次,以使電阻液均勻。

三、水電阻啟動柜試車:
觀察起動電流是否小于1.3Ie、若是,則可以正式投入使用,否則調整電阻液體濃度,具體調整方法詳見本說明書“使用和維修”部分。

四、水電阻啟動柜操作說明
1、合上一、二次回路的空氣開關QF1、QF2,同時電源指示燈亮。
2、極板上行,同時“復位指示”燈亮,極板自動復位,“備妥指示”燈亮,表明可以起動。
3、將旋轉按鈕SA指向“機旁”,按下起動按鈕SB1, “起動指示”燈亮,起動完成后,轉子短接,運行指示燈亮。

五、停機注意事項:無論何種原因需要停機時,按總停開關即可,切不可在主電機運行時,切斷起動器電源。
訂貨時請?zhí)峁┫铝匈Y料:
1、電動機型號、額定功率、定子電壓、定子電流、轉子電壓、轉子電流;
2、電動機拖動的負載特征;
3、若有特殊要求,請與我公司協商。
