高低壓配電柜的標準檢測方案

發布時間：2021-08-03

瀏覽量：0

發布人：未知

分享到

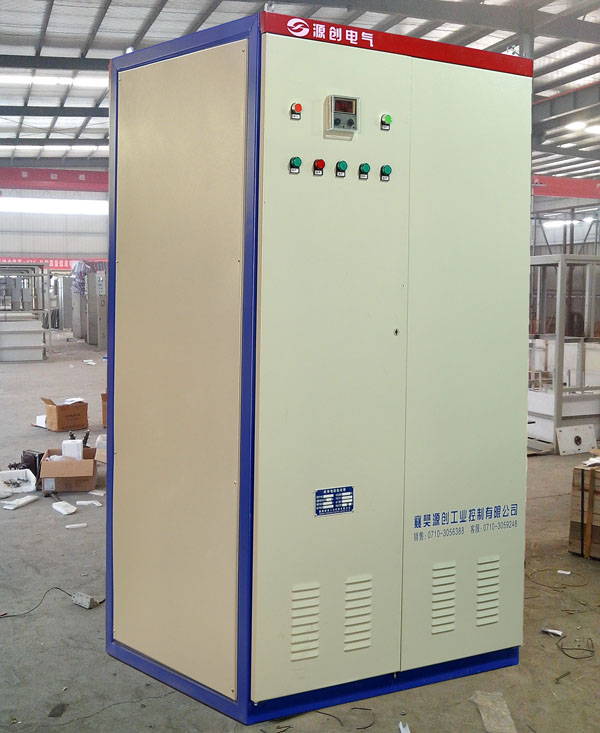

顧名思義高低壓電柜就是接高壓配電柜、低壓開關柜和以及連接線纜的配電設備，一般供電局、變電所都是用高壓配電柜，然后經變壓器降壓再到低壓開關柜，低壓開關柜在到各個用電的配電盤，控制箱，開關箱，里面無 非就是把一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體的配電設備。那么，相信大家很好奇那么多東西放在一起，電工之家的專業人員將如何檢測呢？

合格的高低壓配電柜產品在出廠前都要經過國家或是行業規定的相關的各種標準進行檢測，下面是高低壓電力配電柜的檢測方案供大家參考。

1、耐電壓檢試，檢測接線柱(火線或零線)與配電柜殼體之間是否漏電超標，要求一般輸出0-5kv或者有些特殊要求0-10KV和0-20kv，電流達到100mA，主要是看擊穿電流是否超標，一般要求電壓帶緩升緩降功能，符合GB-7251 。

2、接地電阻測試，檢測配電柜的接地線與外殼是否連接良好，一般用10A或者25A的交流大電流來檢測，根據測試的電阻值判斷是否合格，一般國家標準要求100豪歐以?xún)?nèi)，符合GB-7251。

3、針對電容柜需要0.5級數字電壓表頭，一般要求量程為500V。

4、針對電容柜需要調壓器(三相)，調節電壓，一般要求量程為500V

5、電子秒表

6、游標、數顯卡尺0-150mm或0-200mm或0-300mm

7、卷尺3m或2m

8、鋼直尺

9、扭矩扳手/扳手或扭力起子，量程根據客戶情況(0-700Nm之間)

10、點檢工裝(運行檢查工裝)

以上檢測儀器根據客戶的情況而定。
