水電阻起動柜結構組成及啟動時應當具備的條件介紹

水電阻起動柜工作原理

水阻起動柜由液阻裝置和電控柜組成。液阻裝置包括電液箱、導電液體、動電極板、靜電極板、機械傳動機構、液位探測元件、溫度傳感器和限位開關等。電控制柜由控制盤、操作面板和電阻切除機構（真空斷路器）組成。液阻裝置的三相電阻由相互絕緣的3個絕緣箱體構成，每個箱體內部分別盛有電阻液以及一組動、靜導電極板。動極板組通過柜體上部的傳動機構及控制系統控制運行，主電機啟動開始時，動、靜兩極板間距離大。

主電動機合閘及液體電阻裝置啟動時具備3個條件：（1）電液箱中導電液體的液位應處于正常位置；（2）液體電阻啟動器的傳動機構應處于上限位（啟動位）；（3）用于轉子短接的真空斷路器2QF處于斷開狀態。只有這3個條件同時滿足，液位開關才會有輸出，主電動機及液體電阻允許啟動。

當滿足啟動條件時，手動合上隔離開關1QS, 由PLC發出電機工作柜中真空斷路器1 QF合閘指令，主電機定子回路中串接液態電阻開始啟動，通過機械傳動裝置使極板之間的相對距離逐漸縮小，改變兩平行極板間液態電阻值的大小，均勻地提高電機端電壓，電流逐漸增大。電機轉速隨著電阻值的平滑減少而升高，當勵磁柜中的檢測裝置檢測到電機轉速達到額定轉速的85%時，PLC發出星點柜中的斷路器2QF合閘信號，將電動機星點短接電機繼續加速，當達到電機亞同步轉速時，勵磁裝置柜投入勵磁，牽引電機同步運行。啟動完成后，液體電阻啟動柜的傳動機構自動復位。

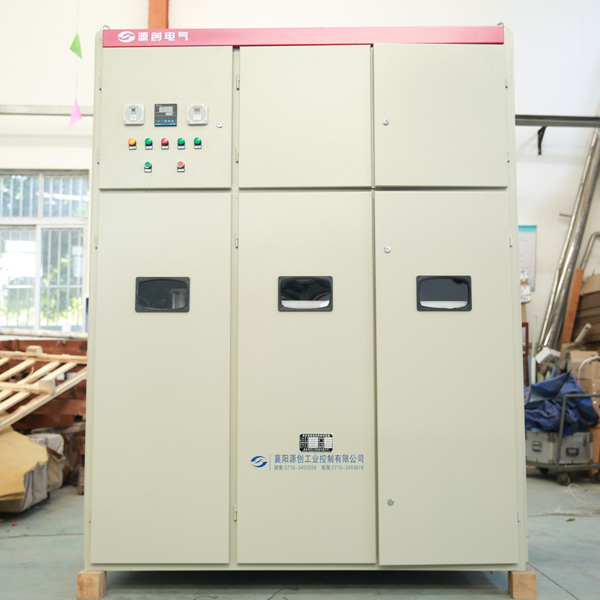

水電阻起動柜
