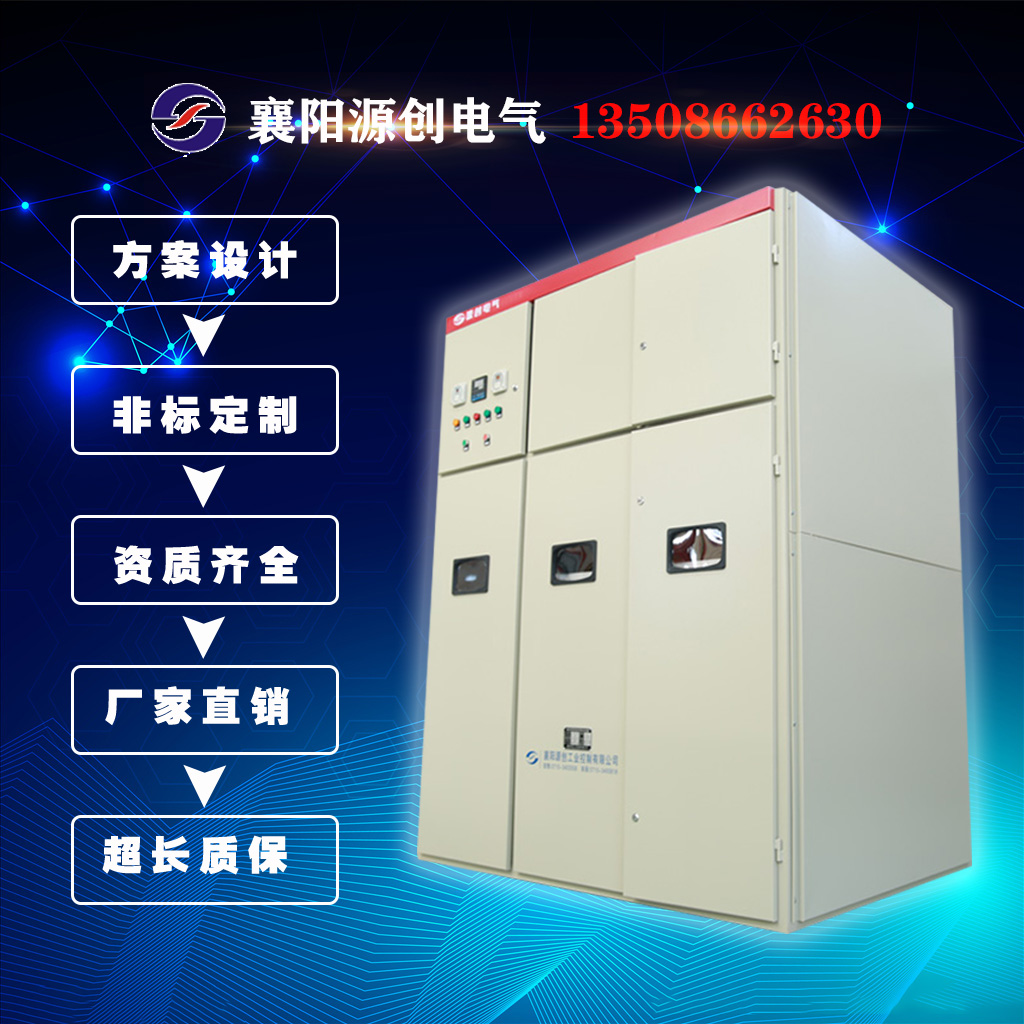

水阻柜的安裝及調節，有時候盡管有工程圖紙等材料，但假如對水阻柜不了解，在實際操作上就將會會碰到許多 難題。這里襄陽源創電氣設備以鼠籠式電機水阻柜特征分析，教您怎樣進行恰當的安裝及調節，以致事半功倍：
鼠籠式電機水阻柜安裝及調節流程：
1、安裝到位
水阻柜軟起動設備安裝前，最先應保證安裝基本合乎《建筑電氣安裝工程質量檢查評定標準》GBJ303-88的規定，并報名參加柜門安裝基本圖圖一、圖二進行基礎工程施工。
水阻柜水阻柜軟起動設備拆包后，應最先存放好任意文檔材料，并依據裝箱單查驗隨柜配件、附注是不是齊備，并做好相對紀錄，隨后查驗有木有顯著的毀壞。如沒有問題，可采用豎直起吊的方法執行到位。
三面組合柜的安裝盡量認真仔細，保證從柜門反面從左至右布局的零線火線為A、B、C順序。
接電源前要細心對水阻柜軟起動設備上主控制回路元器件開展查驗。實際的方式客戶程序有關的技術性文檔。
柜里保護接地和接地保護應聯接堅固、通斷優良，接地母線在適度的地區與工程建筑預置的接地網相互連接，保證人身安全機器設備安全性。
電氣設備布線及構件拼裝請根據任意文檔材料中出示的相關工程圖紙用心開展。
全部單機版調節務必確保在髙壓關閉電源的狀況下開展！宣布接電源前，務必確定傳動機構的運作方位恰當，確定（調節傳動系統電動機運行方位）的方式以下：
接入操縱開關電源，離線運作時傳動機構應全自動校準（升高），可根據實際操作電氣設備室門邊的按鍵使組織升降機，保證手動式試運行時極片降低，手動式校準時極片升高。
依據電路原理圖，查驗水阻柜軟起動設備內各一部分家用電器操縱特性是不是一切正常，姿勢是不是靠譜，并根據下邊的姿勢步驟查驗水阻柜軟起動設備姿勢至一切正常：
容許啟動→服務器重合閘→服務器聯網啟動→極片降低（啟動電流量過大啟動進行時刻有升高狀況）→服務器運作（Y型：星三點接線；△型：運作柜資金投入）→水阻柜軟起動設備摘除→極片校準至初限位于（為下一次起姿勢好提前準備）
3、液阻的配置：
最先將水阻柜軟起動設備主題活動極片調至容許啟動情況；
開啟液壓箱后蓋板，向箱里引入清理的飲用水至液位儀線下列約22mm處，將電解法粉用溫開水融解后，恰當聯接電阻器至電氣設備房間內預埋的AC6.3V或AC24V精確測量開關電源，由圖三圖示精確測量控制回路中Rs=U/I測算出具體配置的液體阻值，在邊精確測量邊拌和的狀況下將融解的液壓適當引入液壓箱中；
4、精確測量控制回路：
液阻配置進行后應保證液壓箱的液壓至嘴部液位儀線處，且液位儀情況一切正常；
5、聯網接電源前的查驗
聯網接電源前運用濕布將液壓箱四周洗凈，再用2500V光歐表檢驗保證三相對性地及兩色接地電阻在10MΩ之上（注：這里的絕緣層電值指斷掉外接路線時，在本使用說明第四項上述應用自然環境標準下），必需時要開展直流交流耐壓試驗；
聯網接電源前需手動式仿真模擬調試2~3次，電氣設備姿勢、數據信號標示均一切正常時，再與高壓開關柜聯調空姿勢，不斷實驗一切正常后，即可聯網接電源。
